ソレノイドバルブの適切な動作電圧を選択するにはどうすればよいですか?

Jan 14, 2026

ソレノイドバルブに適切な動作電圧を選択することは、ソレノイドバルブの性能と寿命に大きな影響を与える可能性がある重要な決定です。私はソレノイドバルブのサプライヤーとして、間違った電圧が機能低下から早期故障に至るまで、あらゆる種類の問題を引き起こす可能性があることを直接見てきました。このブログ投稿では、ソレノイドバルブの適切な動作電圧を選択する際に考慮すべき重要な要素について説明し、情報に基づいた決定を下すのに役立ついくつかのヒントを共有します。

ソレノイドバルブの基本を理解する

電圧の選択に入る前に、ソレノイドバルブがどのように機能するかを簡単に説明しましょう。ソレノイドバルブは、液体または気体の流れを制御する電気機械装置です。コイル、プランジャー、バルブボディから構成されます。コイルに電流が流れると磁場が発生してプランジャーが動き、バルブが開閉します。

動作電圧は、ソレノイドコイルを作動させてプランジャーを動かすのに必要な電気エネルギーの量です。さまざまなソレノイドバルブは特定の電圧で動作するように設計されており、間違った電圧を使用すると問題が発生する可能性があります。

動作電圧を選択する際に考慮すべき要素

1. 電源の利用可能性

最初に考慮する必要があるのは、アプリケーションで利用可能な電源です。ソレノイドバルブは AC (交流) または DC (直流) 電源で動作でき、電圧オプションは広範囲に異なります。一般的な AC 電圧には 110V、220V、および 240V があり、一般的な DC 電圧には 12V、24V、および 48V があります。

モバイルまたはポータブルデバイスなど、アプリケーションでバッテリーを使用する場合は、DC 電圧が最適な選択となる可能性があります。たとえば、多くのトラクター 24V 電磁弁は、トラクターやその他の建設機械で一般的に使用されている 24V DC 電源で動作するように設計されています。一方、標準のコンセントを使用している場合は、AC 電圧の方が適切な場合があります。

2. 既存システムとの互換性

また、選択した電圧が既存の電気システムと互換性があることを確認する必要があります。古いソレノイドバルブを交換する場合は、互換性の問題を避けるために、通常は以前のものと同じ電圧を使用することをお勧めします。ただし、新しいシステムを設計している場合は、電圧をより柔軟に選択できます。

たとえば、ソレノイドバルブを油圧システムに統合する場合は、電圧がシステム内の他のコンポーネントに干渉しないことを確認する必要があります。を参照するとよいでしょう。油圧バルブのリリーフチェックバルブが全体的な油圧設定とどのように相互作用するかを理解します。

3. 電磁弁のサイズと種類

ソレノイドバルブのサイズとタイプも、動作電圧の選択に影響を与える可能性があります。小型のソレノイドバルブは通常、必要な電力が少なく、低電圧で動作できますが、大型のバルブが適切に機能するには、より高い電圧が必要になる場合があります。

たとえば、実験室の機器で使用される小型のソレノイドバルブは 12 V DC 電源で適切に動作しますが、大型の工業用バルブには 220 V AC が必要になる場合があります。直動式バルブやパイロット操作式バルブなどのバルブのタイプも、電圧要件に影響を与える可能性があります。パイロット操作バルブは、多くの場合、圧力差を克服してバルブを開くためにより高い電圧を必要とします。

4. 環境条件

ソレノイドバルブが動作する環境条件も電圧の選択に影響を与える可能性があります。高温、多湿、振動などの過酷な環境では、ソレノイドバルブにより安定した電源が必要となる場合があります。

たとえば、フォークリフトアプリケーションでは、フォークリフトトランスミッションソレノイド振動があり、場合によっては汚れた環境でも確実に動作する必要があります。適切に調整された電圧は、一貫した性能を確保し、バルブの早期故障を防ぐのに役立ちます。

5. コストに関する考慮事項

最後に、購入を決定する際には常にコストが考慮されます。ソレノイドバルブの電圧が高くなると、より高価な電源が必要になる場合があり、さらに高電圧の使用に関連して追加の安全要件が必要になる場合があります。

一方、より低い電圧を使用すると消費電力が低くなり、長期的にはエネルギーコストを節約できます。ソレノイドバルブとその電源の初期コストと、エネルギーとメンテナンスの潜在的な節約を比較検討する必要があります。

適切な電圧を選択するためのヒント

メーカーに問い合わせる: 適切な動作電圧を選択する場合、メーカーの仕様が最良の情報源です。これらは、ソレノイドバルブの電圧範囲、消費電力、その他の技術パラメータに関する詳細情報を提供します。
バルブをテストする: 可能であれば、さまざまな電圧でソレノイドバルブをテストして、その動作を確認してください。これは、アプリケーションに最適な電圧を決定するのに役立ちます。
将来の拡張を検討する: システムに対する将来の変更や拡張の可能性について考えてください。将来的にソレノイドバルブやその他の電気コンポーネントを追加する予定がある場合は、これらの変更に容易に対応できる電圧を選択することをお勧めします。

結論

ソレノイドバルブに適切な動作電圧を選択することは、いくつかの要素を慎重に考慮する必要がある複雑な決定です。電源の可用性、既存のシステムとの互換性、バルブのサイズとタイプ、環境条件、コストを考慮することで、ソレノイドバルブの最適な性能と寿命を保証する情報に基づいた選択を行うことができます。

どの動作電圧がアプリケーションに適しているかがまだ不明な場合は、遠慮なくお問い合わせください。ソレノイドバルブのサプライヤーとして、当社はお客様のニーズに合わせた完璧なソリューションを見つけるお手伝いをする専門知識と経験を持っています。要件について話し合い、調達プロセスを開始するには、今すぐお問い合わせください。

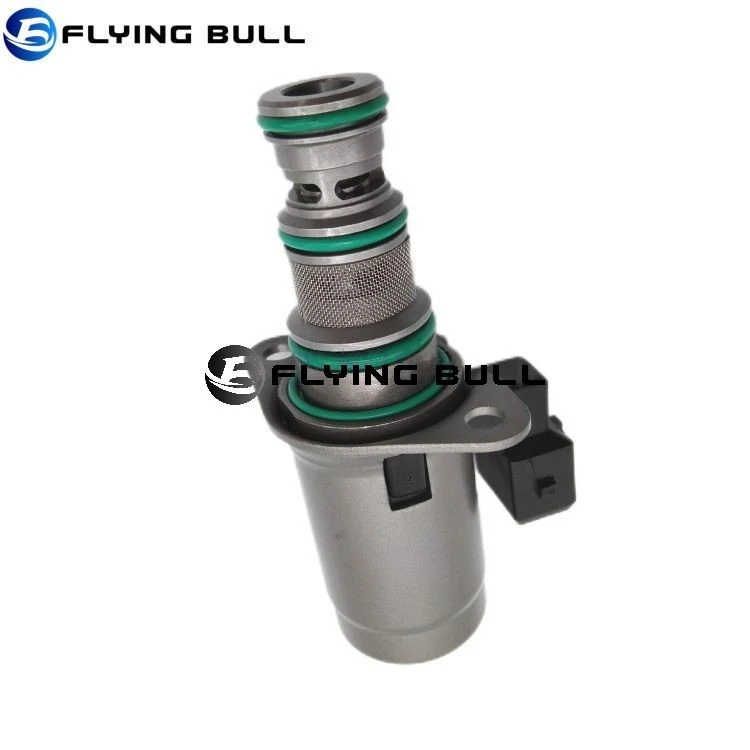

31765-FC000 (5)
